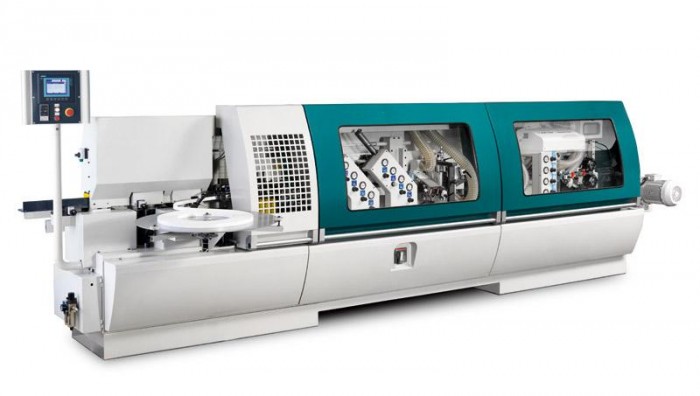

GB 6/15RA KANTENANLEIMMASCH./ABRUNDAGGR.
[8127074 CE]

GB 6/15RA KANTENANLEIMMASCH./ABRUNDAGGR.

Opis produktu

GB 6/15RA KANTENANLEIMMASCH./ABRUNDAGGR.
Maschine komplett mit:Maschine komplett mit:
- FÜGEFRÄSAGGREGAT unabhängig zeitgeregelt
mit 2 HF Motoren 12.000 U/1'-2,5PS(1,8 KW) je, 1. Motor
mit Drehung gegen den Uhrzeigersinn, 2. im Uhrzeigersinn
mit 2 Fräsern Durchmessser 80x50xLoch 20 mm
- KAPPAGGREGAT mit 2 schwenkbaren HF Motoren 0,7 PS(Kw 0,5)
- BÜNDIG- FASE-FRÄSAGGREGAT mit 2 HF Motoren 1,1 PS(Kw 0,75)
und Feineinstellung mit Digitalanzeige
- RADIUSFRÄSAGGREGAT mit 2 schwenkbaren HF Motoren
0,5PS (Kw0.38)und Feineinstellung mit Digitalanzeige
- ABRUNDAGGREGAT:
* Von PLC "SIEMENS" gesteuert, mit Positionierung ON-OFF
* Max. Arbeitshöhe 45 mm
* Nr. 2 unabhängigen HF Motoren- 0,75 PS (Kw 0,55)
* Gleiten auf Doppellinearschienen
* Feinbearbeitung der 4 Ober- und Unterwinkel
* Nr. 2 unabhängigen HF Motoren- 0,75 PS (Kw 0,55)
* Feinbearbeitung der 4 Ober- und Unterwinkel der
Positionierung
* Nr.2 4-Messer-Fräser für Radius-Bearbeitungen mit Kanten
von 1-3 mm und Gerade-Bearbeitungen mit Kanten von 0,4-1 mm
- ZIEHKLINKENAGGREGAT mit Digitalanzeige
- SCHWABBELAGGREGAT mit 2 Motoren 0,5 PS(KW 0,38) mit
Stoffscheiben ø 150 mm

Technische Daten:
- Min. Breite der Platte 60 mm
- Min. Länge der Platte 120 mm
- Max. Dicke der Platte 60 mm
- Min. Dicke der Platte 10 mm
- Abmessungen der Streifenkante (GB 4/8A-5/8RA) 0,4-8 mm
- Abmessungen der Streifenkante (GB 6/15RA) 0,4-15 mm
- Abmessungen der Rollenkante 0,4-3 mm
- Nr. 2 Vorschubgeschwindigkeiten 12-16 m/1'
- Leimbehälterfähigkeit 4 lt
- Geasmtmotorstärke GB 4/8A 8 KW
- Geasmtmotorstärke GB 5/8 RA 12 KW
- Geasmtmotorstärke GB 6/15RA 13 KW
- Luftdruck 6 bar
- Nettogewicht GB 4/8A 1720 Kg
- Nettogewicht GB 5/8RA 1970 Kg
- Nettogewicht GB 6/15RA 2060 Kg




Die Maschinen sind komplett mit:
- Abrundaggregat, von PLC SIEMENS gesteuert
- Halterung der Rollen Durchmsser 800 mm
- Automatischer Ladung der Streifenkanten
- Behälter von wärmeschmelzbarem Leim mit schnellem
Heizsystem, Kapazität 4 lt.
- Leimbehälter mit elektronischer Steuerung der Temperatur
bis 200°-130°.
Während der Zeit, in der die Machine nicht arbeitet, sinkt
die Temperatur automatisch von 200° bis 130°
- Nr. 2 Kappaggregate
* 1. Kappaggregat mit pneumatischem System für den Schnitt
der Kanten von 0,4 bis 1 mm. mit automatischer
Rückkehr der Kante
* 2. Kappaggregat mit pneumatischem System für den Schnitt
der Kanten aus PVC und ABS Dicke max. 3 mm.
- Fräser Radius 2 mm mit 4 Messern
- Getrenntem Behälter aus ABS für die Späne
- Bürsten Durchmesser 150 mm. (GB4/8-5/8R-5/15-6/15R)
- Nr. 2 Vorschubgeschwindigkeiten 12-16 m/1'
- Verstellbarer hängender Schalttafel
- Einstellbarem Kantendruckaggregat komplett mit 3 Rollen
mit Digitalanzeige:
* 1. Mototisierter Rolle mit pneumatischen unabhängigem und
* 2. und 3. lose Rolle mit pneumatischem unabhängigem
und einstellbarem Drucksystem
- Seitenhalterung mit Rollen für breite Platten
- Automatischer Einstellung der Höhe der Aggregate
mit Digitalanzeigen
- Zentralabsaugung
- Handoberdruck, mit Doppelreihe von Gummirollen mit
Digitalanzeige
- "CE"-Normen
